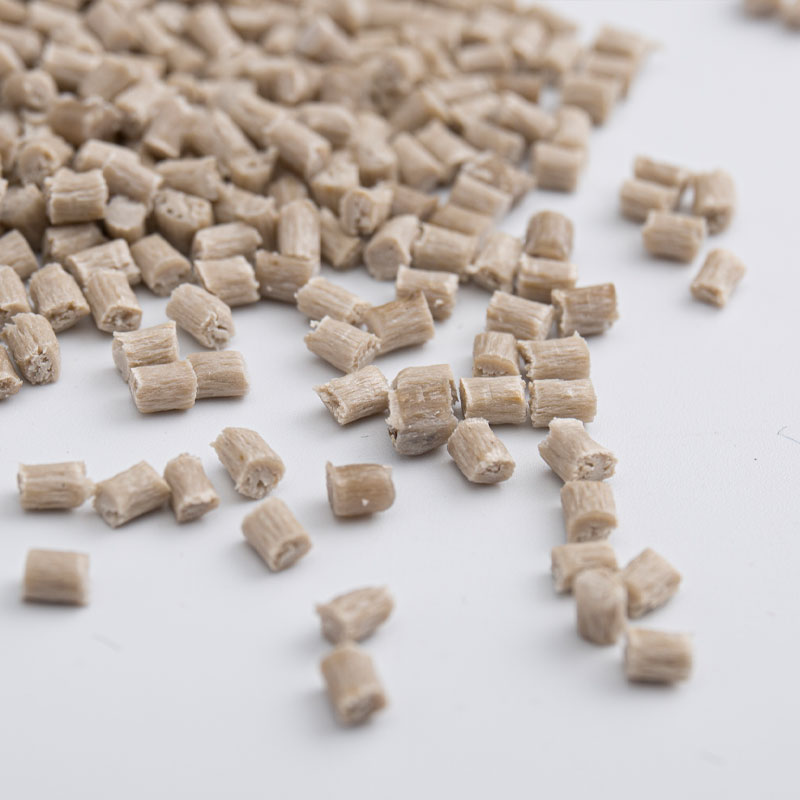

| Produktbeskrivning | ||||
| Hartsidentifiering | 20 % glasfiberförstärkt, ultrahög temperaturbeständighet, hög styvhet, utmärkt kemisk beständighet, nötningsbeständig, matkontaktkvalitet | |||
| Färg | Naturlig eller typisk färg | |||
| Huvudapplikationer | Elektriska komponenter, elektroniska komponenter, robotapplikationer, lagerhylsor, lagerflänsar, kopplingar, pumptillbehör, tätningar, kirurgiska instrument | |||
| Bearbetningsmetod | Formsprutning | |||
| Typiska egenskaper | Testmetod | Testtillstånd | Värde | Enhet |
| Fysiska egenskaper | ||||
| Densitet | DIN EN ISO 1183 | 23℃ | 1.45 | g/cm³ |
| Smältflödeshastighet | DIN EN ISO 1133 | 400 ℃/5 kg | 45 | g/10 min |
| Krympning | GB15585 | 0,4—0,6 | % | |
| Mekaniska egenskaper | ||||
| Draghållfasthet | DIN EN ISO 527 | 50 mm/min | 135 | MPa |
| Dragmodul | 7000 | MPa | ||
| Förlängning vid brytning | 2.5 | % | ||
| Böjningsstyrka | DIN EN ISO178 | 2 mm/min | 200 | MPa |
| Böjmodul | 7000 | MPa | ||
| Fribärande balk Omärkt slagstyrka | DIN EN ISO 180 | 4 mm, 22 ℃ | 65 | KJ/M² |
| Izod skårad slaghållfasthet | DIN EN ISO 180 | 4 mm, 23 ℃ | 8 | KJ/M² |
| Termisk prestanda | ||||
| Värmedeformationstemperatur | DIN EN ISO 75 | 1,8 MPa, ohärdat | 315 | ℃ |
| Värmedeformationstemperatur | DIN EN ISO 75 | 0,45 MPa, ohärdat | 325 | ℃ |
| Smälttemperatur | DIN EN ISO 11357 | 340 | ℃ | |
| linjär expansionskoefficient | DIN EN ISO 11359 | Flödande, under Tg | 2.00E 01 | μm/m/℃ |
| linjär expansionskoefficient | DIN EN ISO 11359 | Flödande, över Tg | 2.20E 01 | μm/m/℃ |
| Termisk prestanda | ||||
| Ytmotstånd | IEC 60093 | 23℃ | 1.00E 15 | Ω.CM |
| Volymmotstånd | IEC 60093 | 23℃ | 1.00E 15 | Ω.CM |
| isoleringsstyrka | IEC 60243 | 2,0 mm | 24 | KV/mm |
| dielektrisk styrka | IEC 60250 | 23℃ 1 KHz | 3.1 | |
| förlustfaktor | IEC 60250 | 23℃ 1 MHz | 0.005 | |
| CTI | IEC 60112 | 150 | V | |
| Flamskyddande egenskaper | ||||
| Flamskyddande egenskaper | UL94 | 0,3 mm | V0 | |
| Flamskyddande egenskaper | UL94 | 0,5 mm | V0 | |
| Flamskyddande egenskaper | UL94 | 1 mm | V0 | |
| Flamskyddande egenskaper | UL94 | 1,5 mm | V0 | |
| Glödtrådens brännbarhetsindex | IEC60695-2-12 | 0,75 mm | 850 | ℃ |
| Glödtrådens brännbarhetsindex | IEC60695-2-12 | 1,5 mm | 850 | ℃ |
| Glödtrådens brännbarhetsindex | IEC60695-2-12 | 3 mm | 960 | ℃ |
| Glödtrådens brännbarhetsindex | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Glödtrådens brännbarhetsindex | IEC60695-2-13 | 1,5 mm | 850 | ℃ |
| Glödtrådens brännbarhetsindex | IEC60695-2-13 | 3 mm | 960 | ℃ |
Obs:
(1) Data representerar typiska värden endast för kundreferens och utgör ingen garanti för lägsta eller högsta kvalitetsspecifikationer eller någon annan form av garanti.
(2) Prestanda kan variera mellan olika färger.
Varning:
Uppgifterna och informationen häri är baserad på vår nuvarande kunskap och erfarenhet. Skulle nya insikter eller erfarenheter uppstå kan ändringar av denna texts information och data göras utan föregående meddelande. Eftersom användningsvillkor och tillämpliga lagar kan variera beroende på plats och tid, förblir det kundens ansvar att avgöra om produkterna och informationen häri är lämpliga för den avsedda användningen, och att säkerställa att deras arbetsplats och produkthanteringsmetoder följer tillämpliga lagar och andra statliga föreskrifter. Lisu New Materials tar inget ansvar eller någon skyldighet avseende denna information och ger inga garantier. Alla underförstådda garantier om säljbarhet eller lämplighet för ett visst ändamål är härmed uttryckligen uteslutna.
| Typisk formsprutningsprocess | |
| Plasttorkning | |
| Torktid | 2–4 timmar |
| Torktemperatur | 130–150 ℃ |
| Torkutrustning | Varmluftstork |
| Torktyp | Kontinuerlig torkning (produktionsprocess) |
| Formsprutning Process | |
| Munstyckssektion | 370~390 ℃ |
| Plastsektionen | 380~400℃ |
| ConveyingSection | 360~380℃ |
| Maximal insprutningstemperatur | 450 ℃ |
| Insprutningstryck | 30~70MPa |
| Insprutningshastighet | 30~75 mm/s |
| Mjukgöring TryckVelocity | Tryck: 35–70 MPa Hastighet: 50–100 mm/s |
| Plastisering Mottryck | 20~60MPa |
| Rekommenderad formtemperatur | 170~220°℃ |
Friskrivningsklausul: Ovannämnda formsprutningsprocesser kan variera beroende på produktgeometri, formdesign och formsprutningsmaskinspecifikationer. Särskilda justeringar bör göras efter faktiska omständigheter.
Language
